|
 |
 |
 |
|
|
|
 |
|
|
|
|
 |
 |
 |
|
|
|
CC—3 特 级 耐 温 防 磨 涂 料 一、特点
1、由特种耐温有机胶经多重改性并增韧后得到基体胶，加入精选的高硬度填料、偶联剂、触变剂混炼而成。
2、涂层结合强度高、耐温性好，硬质相的高硬度和胶粘相的柔韧性完美结合表现出涂层优异的耐磨性。
3、涂层具有优良的耐酸、碱、盐、油、水等介质的性能，适合于各种介质中使用。
4、操作方便、一次性批涂成型、厚度可调、适合于现场施工，易于将凹凸不平的工件表面填补修平。

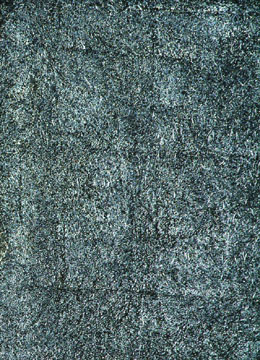

  CC-3特级耐温防磨涂料 CC-3防磨涂料现场应用照片
二、用途
1、主要用于燃煤电厂粗粉分离器、细粉分离器、木屑（块）分离器、排粉机蜗壳、球磨机出口管段、煤粉管道、一次风管等200℃以下部位的防磨。
2、也适用于矿山机械零件、石油化工管道、水泥与冶炼设备的防磨防腐处理。
三、性能指标
密度：2.8g/cm3 结合强度：29Mpa
剪切强度：33Mpa 剥离强度：50.1 N/cm （铝-铝T型剥离）
硬度：≥2000HV0.1（硬质相） 长期使用温度：-60～200℃
耐酸碱盐腐蚀性（20%HSO4、20%HCl、20%NaOH、3%NaCl）：优

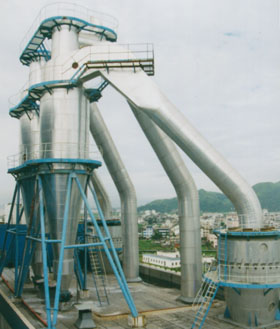

冲蚀率：1.62×10-5cm3/g（ 400g、 175μmSiO2、120℃、47.6m/s、450）   CC-3涂料对燃煤电厂粗、细粉分离器防磨具有优异的效果 科得力公司生产车间一角 四、工艺方法
1、将待涂工件表面可用100型磨光机和粗砂轮片将氧化皮、灰垢、油污等完全清理干净，露出金属本色，达到St2级，并有一定的粗糙度；在上涂料前确保工件表面干燥。（施涂前常用覆金属网的方法双重保证结合力）
2、把A、B两组份按A:B=80:1（重量比）充分混合均匀，若气温较低，可加热至60—80℃混合，混合后应抓紧时间施工，以免涂料发生固化。
3、批涂时应充分润湿待涂表面，减少涂层气孔，保持涂层均匀及表面光滑平整。涂层厚度一般为3-5mm，也可根据实际需要作适当调整。
4、涂层经室温（25-30℃）2-4天固化或60℃-80℃ 1-2小时加热固化（可用红外加热器、碘钨灯、热风等加热）即可使用。注意在涂层养护期内禁止冲水、抽风、踩踏和振动等，在后续的使用过程中应尽量少冲击和振动涂层以增加涂层的使用寿命。
科 得 力 公 司 实 行 承 诺 服 务
|
|
|||
 |
 |
 |
|
 |
 |
 |
|
 |
版权所有：浙江科得力新材料有限公司 公司地址：温州市高新技术炬光园区月乐西街 225 号 邮编：325029 |
||
 |
|||
