|
 |
 |
 |
|
|
|
 |
|
|
|
|
 |
 |
 |
|
|
CC-1 锅 炉 防 磨 陶 瓷 涂 料 一、特点
1、 具有低温粘接、高温陶瓷化的陶瓷特性涂料。
2、 硬度高、耐磨性好、结合强度较大。
3、 不会因热胀冷缩造成涂层脱落。
4、 冷喷涂成型，施工简便，可喷涂深层管排（用特制加长冷喷涂喷枪）。
二、用途
1、 主要适用于燃煤电厂省煤器、再热器、过热器、水冷壁等受热面管子的抗高温冲蚀磨损。
2、 也可用于化工、石油、冶炼等行业相关设备的高温防磨。

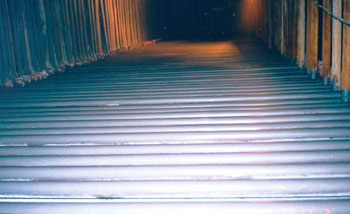

  CC-1陶瓷涂料在低温过热器管上使用的现场照片 火力发电厂锅炉外观 三、性能指标
结合强度：3.25MPa 抗压强度：27.50 MPa
密度：3.0 g/cm3 硬度：1910HV0.1 (硬质相)
冲蚀率：8.57×10-5 cm3/ｈ 使用温度：≤1200 ℃
导热系数：45 W/M·K 热膨胀系数：9.68×10-6 ℃-1
四、施工工艺
1、 将待涂工件表面用14目刚玉砂、以0.6-0.8MPa的压缩空气为气源进行喷砂处理。要求经喷砂后的工件表 面达到Sa2-Sa3级。若工件表面氧化皮较厚，可用机械打磨方式将氧化皮等粘附物清理干净，然后再进行喷砂处理。
2、 将陶瓷涂料的A、B组份大致按1:1的比例（根据气温不同适当调整）充分搅拌均匀，调至稀浆状；若涂料中有颗粒物，应用筛网进行过滤。
3、 以0.4-0.6MPa的压缩空气为气源，用特制的冷喷涂喷枪将陶瓷涂料喷至工件表面。喷涂分2-3遍进行，每遍喷涂厚度约为0.2-0.3mm，中间皆须留3-5小时的固化时间。
4、 要求陶瓷涂层均匀，无气孔、气泡、开裂、起皮、折皱、脱开等现象。涂层厚度一般为0.5-0.8mm，也可根据实际需要作适当调整。
5、涂层经24-48小时养护即可使用。注意在涂层养护期内禁止冲水、抽风、踩踏和振动等；涂层在后续的使用过程中亦应尽量少冲水以增加涂层的使用寿命。 科 得 力 公 司 实 行 承 诺 服 务 |
|
|||
 |
 |
 |
|
 |
 |
 |
|
 |
版权所有：浙江科得力新材料有限公司 公司地址：温州市高新技术炬光园区月乐西街 225 号 邮编：325029 |
||
 |
|||
